Department Store Emergency Repair
百貨緊急搶修
狀況概述
2016年2月6日凌晨3時57分（當地時間），臺灣南部發生規模6.4的地震。震央位於高雄市美濃區，距離屏東縣政府北偏東方27.4公里，震源深度16.7公里。
根據數據分析，本次地震為雙主震事件，導致臺南地區災情最為嚴重，並伴隨多起餘震。
emergency repair
緊急事故搶修
概當日接獲通知地震後停電事故，便立即前往搶修。
用戶地點：頂樓 7F 變電站 B 戶與C戶 (11 台 TR 變壓器與 11 台 ACB 斷路器)
現場狀況：

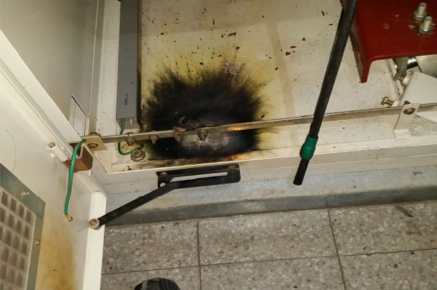

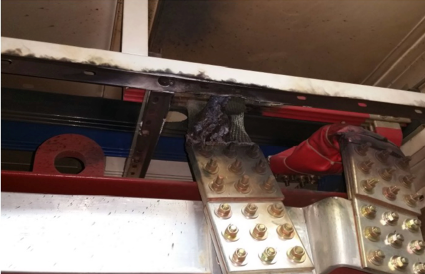

- 低壓側銅排多處扭曲變形,造成短路引發電弧爆炸事故。

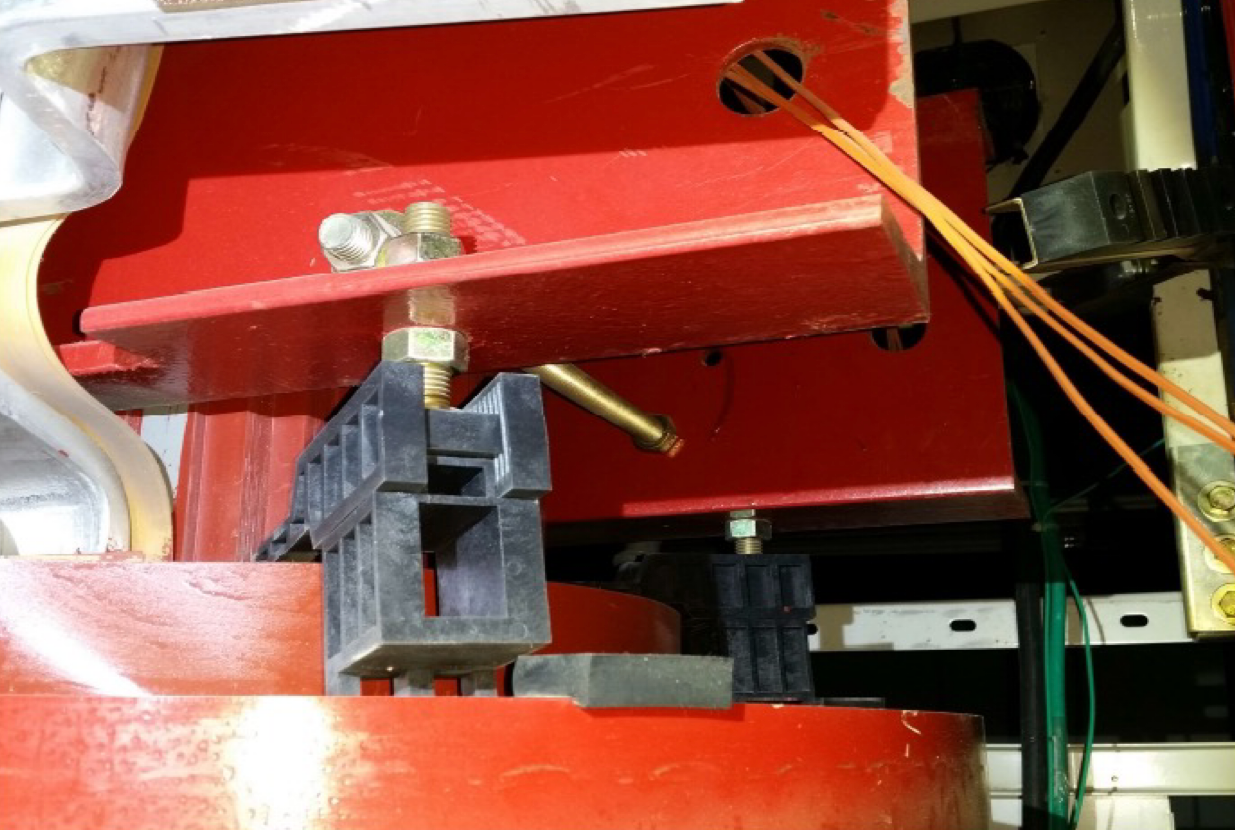

- 高壓線圈固定基位,多處破損脫落,造成線圈傾倒歪斜。
- 變壓器車輪變形損壞,造成變壓器整傾倒歪斜。
- 總低壓 ACB 斷路器,因變壓器移位,造成接續銅排擠壓,使得 ACB 斷 路器一次側與二次側上下偏移錯開,ACB 斷路器固定座嚴重破損龜裂。
修護供電
擬定以最快方式先行整修供電
- 變壓器實施匝比測試,絕緣電阻,直流耐壓等試驗判定變壓器尚可送電, 但有一定風險。

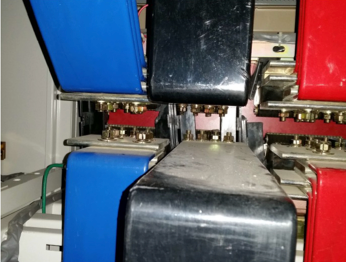

- 將有變壓器高壓線圈固定基位偏移者,現場重新組裝,並調整高壓線圈 間距,重新固鎖,達到可送電安全狀態。

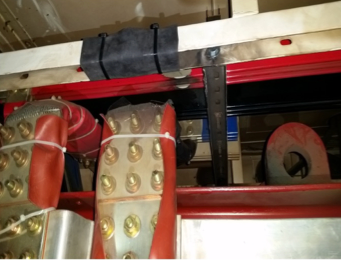

- 將銅排扭曲與碰觸短路部分,先撐開並使用絕緣被覆隔離避免短路。

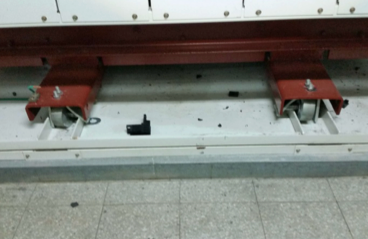

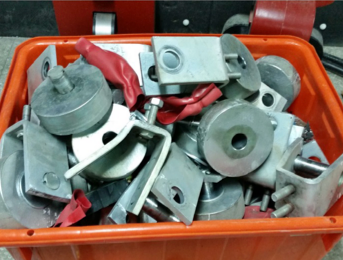

- 將變壓器損壞之車輪拆除,暫時先以枕木墊高支撐。
- 錯位損壞的低壓ACB斷路器,先絕緣電阻、接觸電阻量測確認是否可送電,但有一定風險。
- 上述各項檢修完成後變壓器在當日20:00送電恢復正常供電。

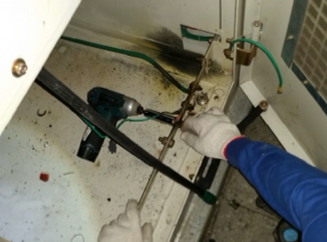

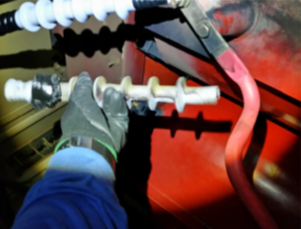

Emergency Repair Photos
臨時搶修照片
IR紅外線熱顯像儀
紅外線測溫設備可檢測對象主要有變壓器、各式開關、斷路器、電力熔絲組、設備或線路接頭、電容器、比壓器、比流器、匯流排、避雷器等，在有系統不停電狀態下利用紅外線設備預先檢測電力設備，及早發現設備潛在的危害，可避免設備非預期性故障所產生的種種問題。紅外線量測溫度的結果之研判方式一般有下列方式：
最高容許溫度法（稱絕對溫度法）：適合單項或兩相迴路量測，依據被測物目前負載狀況、週溫（背景值）及最熱點溫度等資料，依計算全載溫度比對其最高容許溫度。
建議：在未進行重建工程前，須固定週期量測觀察。IR紅外線測試：每兩星期檢測一次。PD局部放電檢測：每月檢查一次。
重建前防護措施
因設備未修復情形下，供電設備也是要正常營運，要如何檢知使用狀況，須採固定週期觀察有無變化情形，可採用：

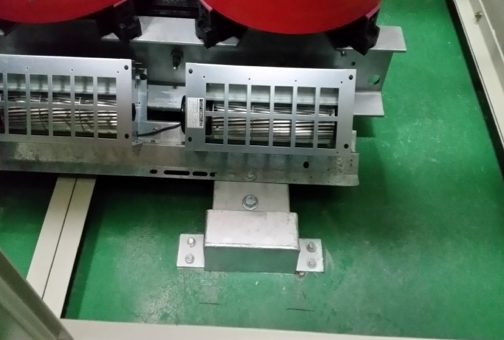

加強固定方式：因地震後造成變壓器車輪變形損壞，造成變壓器整傾倒歪斜，無法強制送電，需將損壞車輪拆除，現場因無材料替換暫時以枕木墊高支撐，將其變壓器調整至水平狀態才勉強送電，在重建工程前還是要有一定的正規固定方式，枕木墊高支撐不是長久之方式，需更換車輪使之恢復原有之狀態，並另外採用大ㄇ型固定結構裝設，以防止在未重建前二次事故發生。
（另外檢查發現A戶x7台與D戶x4台，也需加強固定）
範例圖：（於本次地震後，未受影響）
