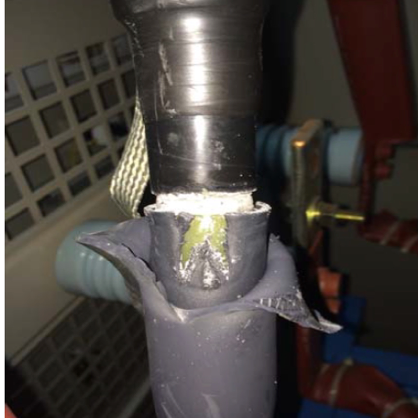

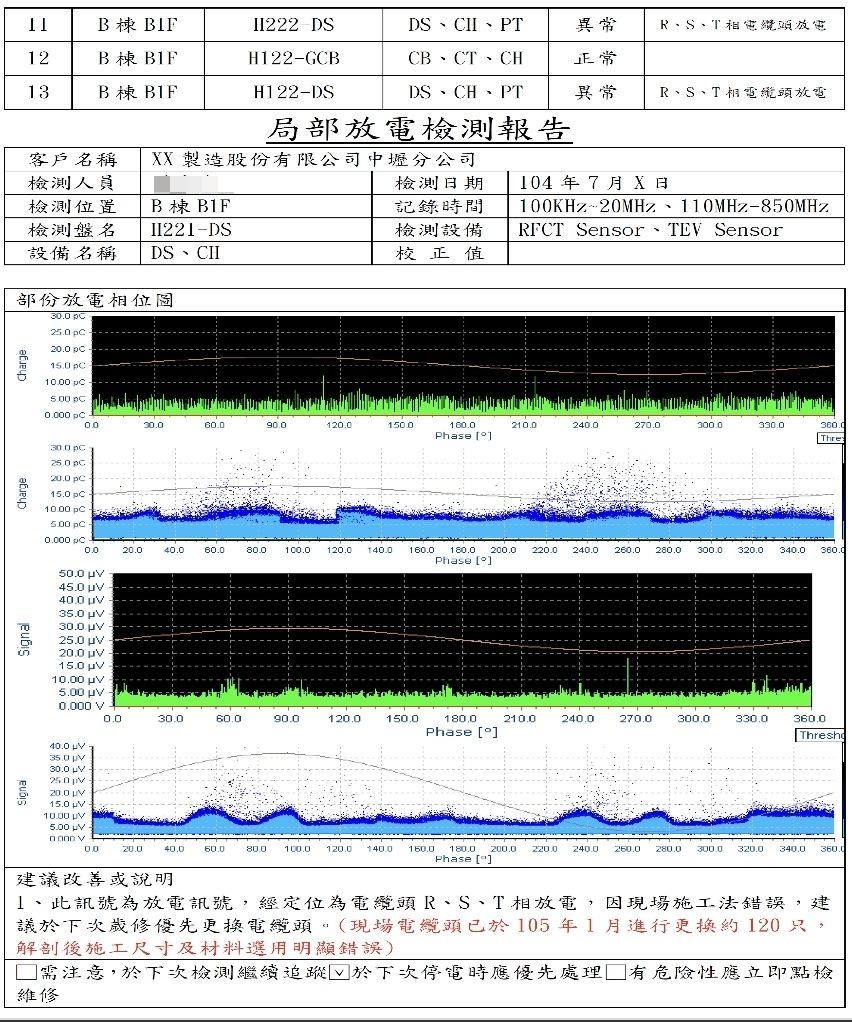

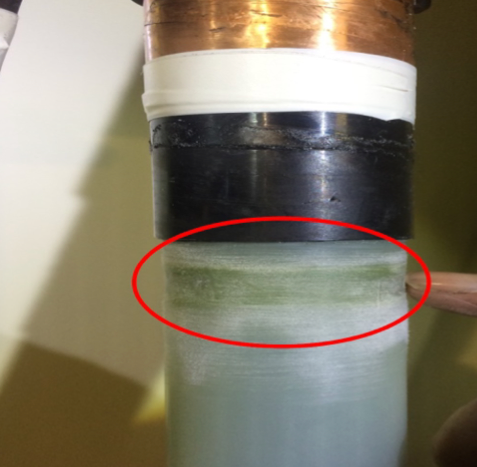

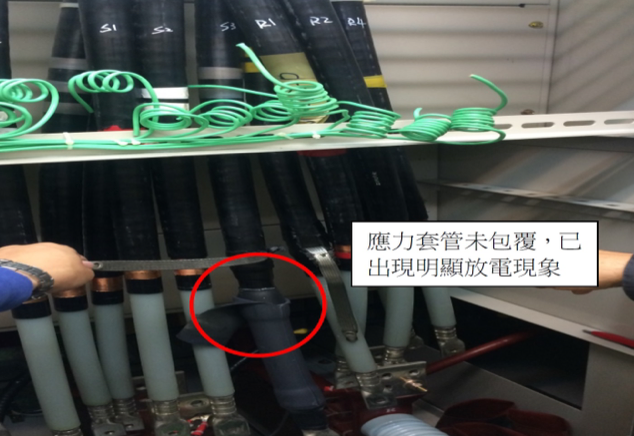

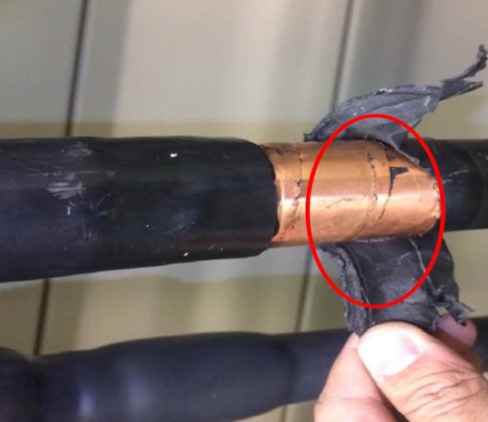

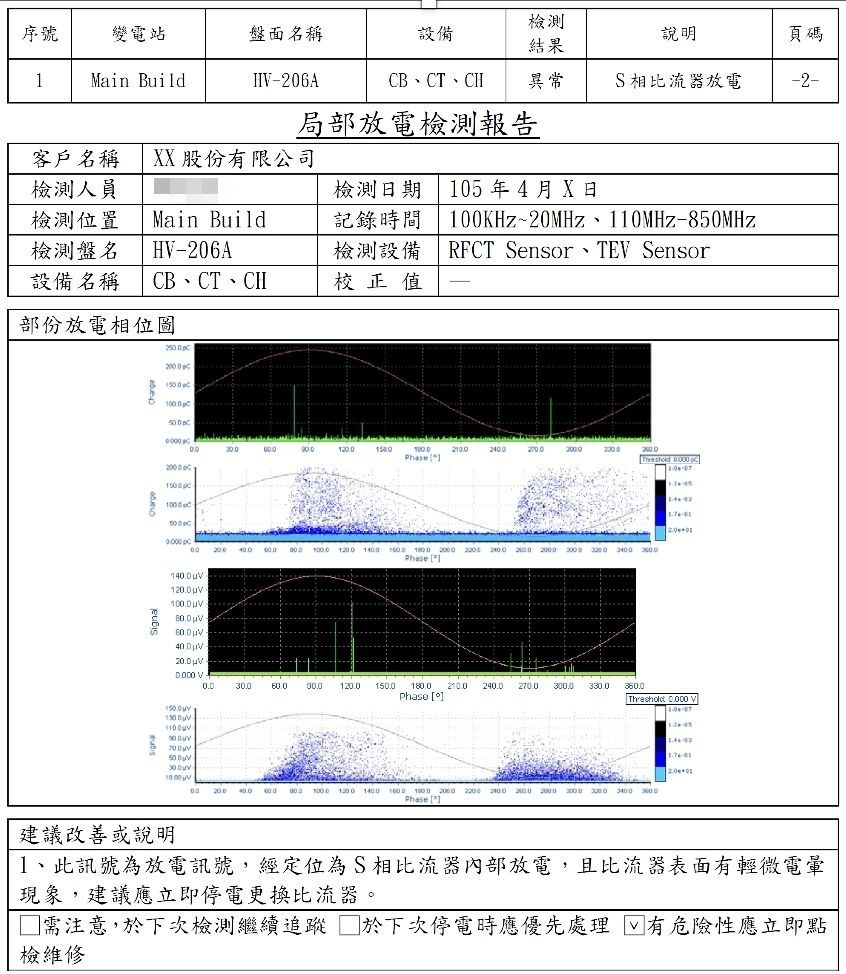

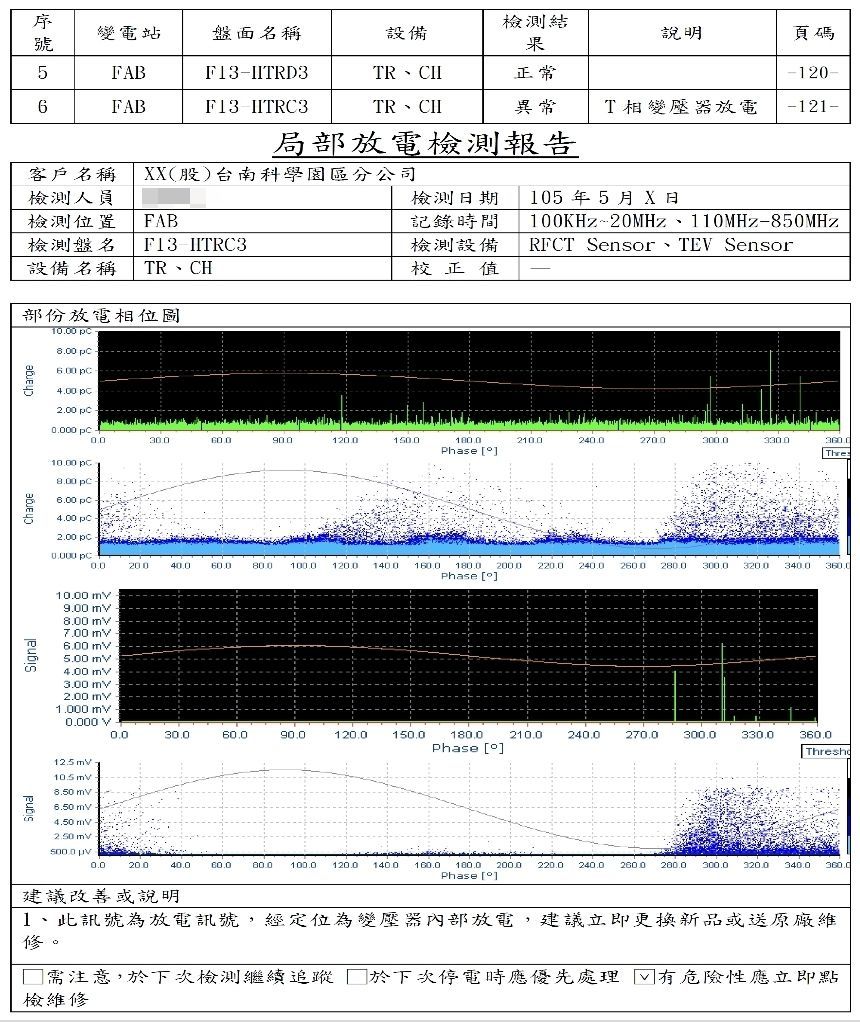

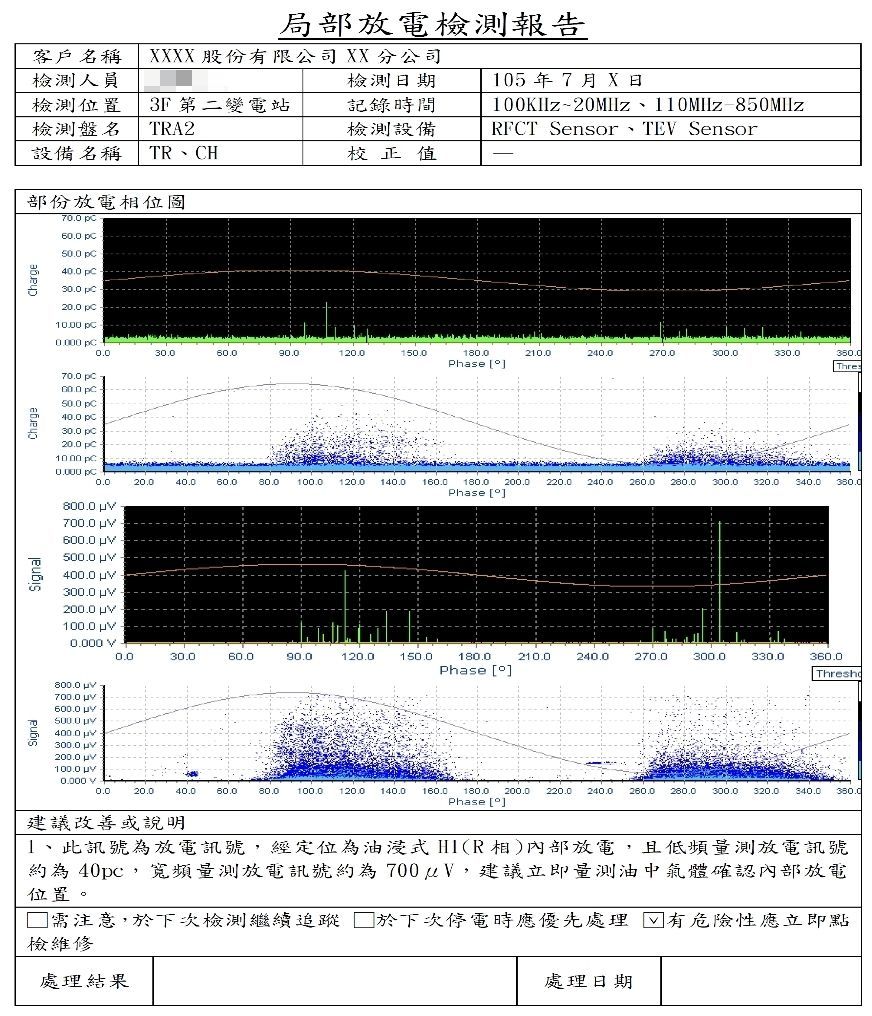

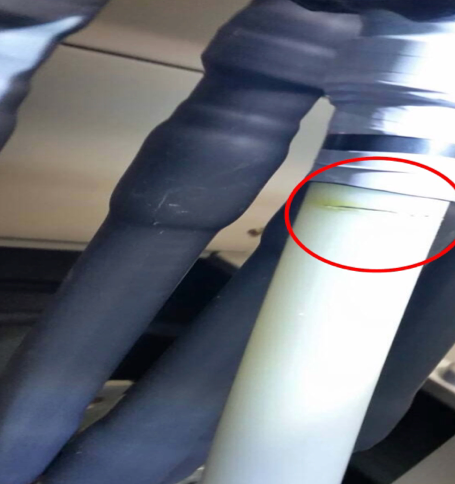

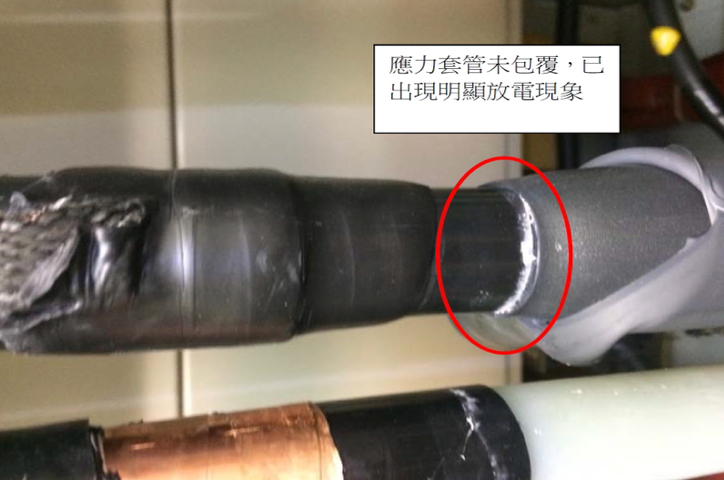

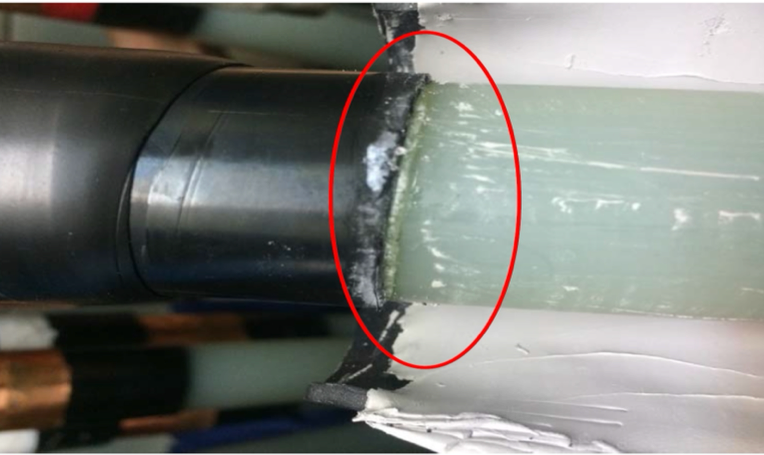

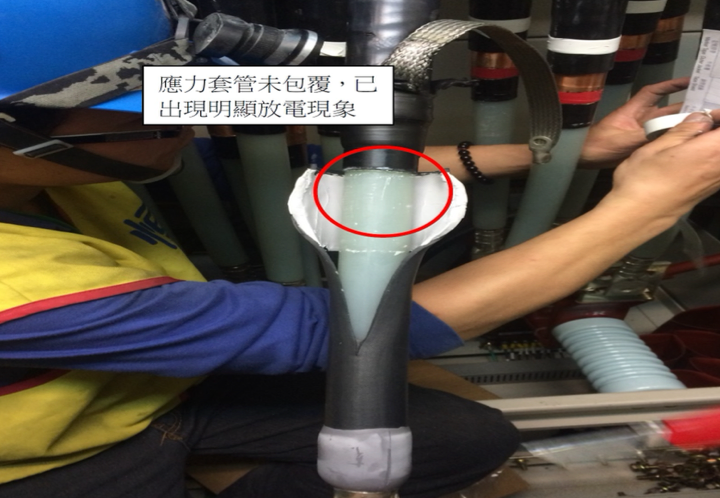

Partial Discharge Examples
部分放電案例
為什麼要做PD檢測 ? PD檢測是什麼
PD檢測是一種用來發現電氣設備中部分放電現象的測試方法。
部分放電是由於絕緣材料的老化或損壞引起的，可能會導致設備故障或事故。進行PD檢測可以及早發現問題，預防重大故障，延長設備壽命，並確保運行安全。這種檢測方法通常在設備運行中進行，不需要停機，對設備的運行不會產生影響。
傳統檢測工具不足
傳統檢測工具無法全面應對狀況
預警非破壞測試
具有預警功能的一種非破壞性測試方法
電品質管制量測
提供供電品質管制的一種量測方法
超前部署規劃
可及早發現缺陷及定位
電氣風險評估
常被用作風險評估的有效工具
不停電檢測，預知診斷
運轉中實施不停電檢測的預知診斷
局部放電檢測設備範圍：
- 高壓變比器
- 油浸式變壓器
- 模鑄式變壓器
- 高壓配電盤(含CB.CT.BUS.LA)
- 高壓電纜線(含電纜頭)
- 高壓馬達.發電機
*局部放電檢測可用於所有電力設備預知預防診斷
一、執行期程：
(一)不須停電，建議年度停電保養前或後。
(二)第一次檢測完畢後，依有異常放電訊號的設備做定期追蹤
二、檢測人員資歷：人員資格及人員組織表
(一)專案負責人(1員)：1.資歷：研究所以上工程相關系所畢業，具十年以上部份放電檢測經驗實務及電力檢測經驗並具有乙級用電設備技術士合格人員，原廠部份放電檢測設備操作認證合格人員。
(二)檢測工程師(至少3員)：1.資歷：大專(含)以上工程相關科系畢業，並具十年以上部份放電檢測經驗實務及電力檢測經驗並具有乙級用電設備技術士合格人員，原廠部份放電檢測設備操作認證合格人員。
本公司檢測儀器使用說明
使用儀器 : 超高頻數位部份放電偵測系統：
(1)UHF/VHF - Converter LDA-5/UC
(2)UHF - Pulse charge injector LDJ-5/PF02
(3)Inductive Sensor L110/55
(4)HFCT (5)TEV (6)Acoustic sensor
- 符合IEC 60270 及 IEC 62478草案
- 線上即時量測，無需停電，無需開盤檢測
- 可搭配多種感測器，可靈活搭配且運用度高
- 量測範圍廣，同時具備寬頻、超高頻可選頻
- 超高頻量測靈敏度高，不易受干擾
- 具一組獨立濾波通道阻絕雜訊
- 搭配專業軟體進行數據分析與紀錄
- 符合IEC、IEEE及VDE等多項國際標準
- 可多台串接量測，將數據轉成立體PD圖譜定位分析
- 應用多種抑制技術(Windowing, Gating, Shifting)及內建數位濾波器，以精確取得真正的放電訊號
